Penyelesaian mesin gulung

Views:0     Pengarang:Editor tapak     Masa Terbitkan: 2020-11-17      Asal:Tapak

I. Pengenalan

Mesin penggelek plat adalah peralatan penempaan dan penekan. Mesin penggelek plat digunakan terutamanya dalam bidang pemesinan sejuk bekas industri dan tangki tekanan, dan lain-lain. Konsistensi acuan yang diperlukan, busur adalah standard, sambungan jahitan kimpalan yang baik. dibentuk dengan menggunakan tangan - tangan, langkah demi langkah, pengalaman yang dikendalikan oleh roller. Oleh kerana permintaan yang semakin meningkat untuk saluran paip gas asli dan kapal tangki minyak, pengeluaran tradisional tidak dapat memenuhi kehendak pasaran. Mesin automatik sepenuhnya adalah diperlukan untuk merealisasikan pengeluaran industri berskala besar.

II. Analisis proses

Proses penggulungan plat adalah proses pembentukan yang MENGGUNAKAN mesin penggelek plat untuk membuat lenturan 3 titik berterusan plat. Seperti yang ditunjukkan dalam gambar 1, proses penggulungan plat terdiri dari pra-lenturan - berpusat - lingkaran gegelung - bulat

1. Pra lenturan

Plat bergolek, piring di kedua ujungnya panjang, kerana plat tidak menghubungi penggelek, tidak membongkok, yang disebut sisi lurus yang tersisa. Untuk mengelakkan plat dari kerja keluar, tepi lurus yang sebenarnya sering lebih besar daripada nilai teorinya. Kerana tepi lurus yang tersisa sukar dihilangkan semasa meluruskan, dan menyebabkan tekanan kimpalan dan beban peralatan yang besar, mudah menghasilkan kemalangan kualiti dan peralatan, jadi bahan lembaran mesti membengkokkan tepi plat sebelum bergolek, sehingga baki lurus hampir dengan nilai teori.

2. Berpusat

Tujuan pemusatan adalah untuk membuat bar busana benda selari dengan paksi gulung untuk mengelakkan berlakunya kemiringan.

3. Lingkaran gegelung

Kaedah menggulung bulatan dibahagikan kepada satu pemberian makan dan makan berganda.

Pemulihan gegelung sejuk sangat luar biasa, dan sejumlah gulungan berlebihan diperlukan.

4. Pembundaran

Pembundaran umumnya dibahagikan kepada tiga langkah:

4.1. Pemuatan. Sesuaikan roller ke kelengkungan pembetulan maksimum yang diperlukan mengikut pengalaman atau pengiraan;

4.2. Putaran. Gulung roller untuk 1-2 bulatan di bawah kelengkungan meluruskan (terutamanya gulung di dekat zon las), sehingga kelengkungan seluruh bulatan adalah seragam;

4.3. Memunggah. Secara beransur-ansur keluarkan beban sehingga benda kerja bergolek beberapa kali di bawah beban pembetulan yang dikurangkan secara beransur-ansur.

III. Struktur utama dan prinsip kerja

Mesin ini adalah mesin rolling simetri, roller atas ke atas dan kemudian roller atas dan bawah dilakukan

gulungan bertentangan untuk membengkokkan plat keluli.

B. Mesin ini terdiri daripada dua bahagian iaitu bahagian kerja yang dikimpal dalam keseluruhan casis dan bahagian yang bergerak. Bahagian kerja terdiri daripada alas galas kiri dan kanan, satu roller atas, dua penggelek bawah (bahan dari ketiga penggelek itu adalah keluli 45 # dan melakukan rawatan haba), skru mengangkat dan turbin dan bahagian aksesori lain. Roller bawah menggerakkan roller untuk bergerak, roller atas dapat naik dan turun dengan cara ketinggian. Bahagian pemacu terdiri daripada motor utama, pengurang kelajuan utama dan bahagian aksesori lain.

C. Penggelek bawah dipacu oleh motor utama melalui pengurang kelajuan utama, gelendong keluaran pengurang kelajuan utama digerakkan ke dua penggelek ke bawah oleh satu gear kumpulan, arah putaran penggelek disesuaikan oleh motor utama.

D. Gulungan atas yang diangkat oleh motor aksesori melalui penggerak pengurangan kelajuan cacing dan mekanisme roda cacing alas galas gulungan kanan / kiri. Itu untuk membiarkan tiang pengangkat bergerak naik dan turun.

E. Peranti pemuatan dirancang untuk mengeluarkan benda kerja setelah gendang dibengkokkan ke bentuk. Sebelum melepaskan gulungan atas bergerak ke kedudukan had ke atas, alat keseimbangan pada hujung gulung atas memukul gulungan atas, tarik gelendong pin, kemudian untuk mengeluarkan benda kerja.

IV. Parameter teknikal

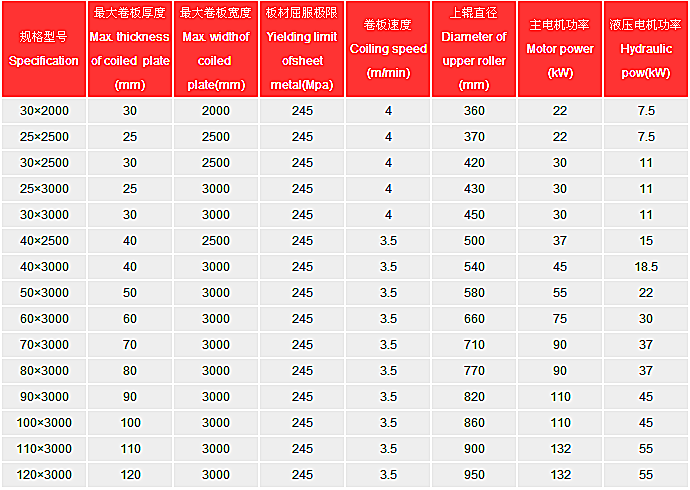

1. Mesin gulung atas universal

34

2. Mesin rolling plat asimetri

35

3. Mesin rolling plat simetri mekanikal

36

4. Mesin penggelek plat boleh laras mendatar

37

5. Mesin penggelek empat plat

38
